Z3080×25摇臂钻床，大写字母Z是摇臂钻的简称，30为摇臂系列，80为钻孔直径80mm，25为臂长2.5米。Z3080×25摇臂钻床也称为80摇臂钻，是钻床的一个分支，以横臂可以绕立柱旋转而得名，通常主轴箱在摇臂上作水平移动。
Z3080液压摇臂钻床工作效率高，加工误差小，液压预选变速，最大钻孔直径80mm,在配有相应工装的条件下可以镗孔，主轴箱、摇臂、立柱均由液压夹紧；主轴正反转、停车(制动)、空档用一个手柄操作。它具有性能完善、使用安全、可靠、方便、易于维修，精度高、刚性好、寿命长等优点。
Z3080液压摇臂钻床适用于广泛的大型设备，用来钻孔、扩孔、锪平面、铰孔、攻螺丝、镗孔。近几年选用80摇臂钻床的行业一般体现为造船、锅炉、能源、工矿等企业。钻孔孔径或摇臂的行程和空间要求比较大。如果客户对摇臂的行程要求比较长，我司可根据加工需求定做将摇臂的行程加长到2800mm。

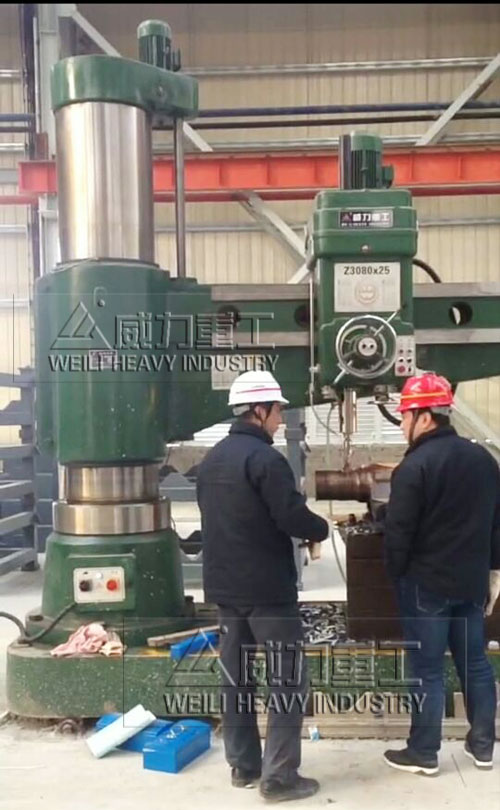

Z3080X25液压摇臂钻床使用现场
摇臂钻床附件：钻夹头、变径套、接杆、楔铁、呆口扳手。
摇臂钻床附件箱
Z3080X25液压摇臂钻床技术参数
|
型号 |
|
Z3080×25摇臂钻床 |
|
很大钻孔直径 |
Mm |
80 |
|
主轴中心线至立柱母线距离 |
Mm |
500-2500 |
|
主轴箱水平移动距离 |
Mm |
2000 |
|
主轴端面至底座工作台面距离 |
Mm |
550-2000 |
|
摇臂升降距离 |
Mm |
1000 |
|
摇臂升降速度 |
m/min |
1 |
|
摇臂回转角度 |
° |
360 |
|
主轴圆锥孔 |
|
莫氏6号 |
|
主轴转速范围 |
r/min |
16-1250 |
|
主轴转速级数 |
|
16 |
|
主轴进给量范围 |
Mm/r |
0.04-3.2 |
|
主轴进给量级数 |
|
16 |
|
主轴行程 |
Mm |
450 |
|
刻度盘每转钻孔深度 |
Mm |
151 |
|
主轴很大扭矩 |
Nm |
1600 |
|
主轴允许很大进给抗力 |
N |
35000 |
|
主电机功率 |
Kw |
7.5 |
|
摇臂升降电机功率 |
Kw |
3 |
|
主轴箱、立柱、摇臂液压夹紧电机功率 |
Kw |
0.8 |
|
机床冷却泵电机功率 |
Kw |
0.09 |
|
机床重量(约) |
Kg |
11000 |
|
机床轮廓尺寸(长*宽*高) |
Mm |
3730X1400X3795 |
Z3080X25液压摇臂钻床车间现货
摇臂钻床的工作原理：当钻床进行加工时，由特殊的加紧装置将主轴箱紧固在摇臂导轨上，而外立柱紧固在内立柱上，摇臂紧固在外立柱上，然后进行钻削加工。钻削加工时，钻头一边进行旋转切削，一边进行纵向进给，其运动形式为：1.摇臂钻床的主运动为主轴的旋转运动2.进给运动为主轴的纵向进给3.辅助运动有：摇臂沿外立柱垂直移动，主轴箱沿摇臂长度方向的移动，摇臂与外立柱一起绕内立柱的回转运动。
Z3080液压摇臂钻床发货吉林
吉林客户使用3080液压摇臂钻床现场
液压80摇臂钻床主轴箱及主轴细节
1、采用液压预选变速机构，可节省辅助时间。
2、主轴正反转、停车（制动）、变速、空挡等动作，用一个手柄控制，操纵轻便。
3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。
4、摇臂上导轨、主轴套筒及内外柱回转滚道等处均进行淬火处理，可延长使用寿命。
5、主轴箱的移动除手动外，还能机动。
6、有完善的安全保护装置和外柱防护及自动润滑装置。
Z3080X25摇臂钻床操作注意事项
1．工作前对所用钻床和工卡量进行全面检查，确认无误时方可工作。
2．严禁戴手套操作，女生发辫应挽在帽子内。
3．工件装夹必须牢固可靠。钻小件时，应用工具夹持，不准用手拿着钻。
4．使用自动走刀时，要选好进给速度，调整好行程限位块。手动进刀时，一般按照逐渐增压和逐渐减压原则进行，以免用必过猛造成事故。
5．钻头上绕有长铁屑时，要停车清除。禁止用风吹、用手拉，要用刷子或铁钩清除。
6．精铰深孔时，拔取圆器和销棒，不可用力过猛，以免手撞在刀具上。
7．不准在旋转的刀具下，翻转、卡压或测量工件。手不准触摸旋转的刀具。
8．使用摇臂钻时，横臂回转范围内不准有障碍物。工作前，横臂必须卡紧。
9．横臂和工作台上不准存放物件，被加工件必须按规定卡紧，以防工件移位造成重大人身伤害事故和设备事故。
10．工作结束时，将横臂降到最低位置，主轴箱靠近立柱，并且都要卡紧。
山东威力重工液压80摇臂钻床产品优势：
1.齿轮箱自动供油系统：摇臂钻的设计原理就是立式齿轮，传统的润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑。
2.立柱安全锁紧，传统一般都是立柱锁紧，不带安全装置，装此设置要多2个交流接触器。
3.主轴有行程开关保护系统，在自动进给时，忘记松开自动进给会使主轴顶车，这个保护主轴不易被损坏。
4.超音频淬火齿轮：耐磨、硬度高.
5.丝杠采用品牌厂家，品牌厂家不是直接用圆钢车出来，而是严格按照工艺要求，回火热处理等严格工艺要求，专用丝杠设备，使用外圆磨磨后光洁度高，使用寿命超过普通丝杠2倍。
6.精度好，从毛坯件进厂到机加工车间再到装配车间，喷漆车间，成品车间每一道程序都有专门的质检，从而保证产品出厂的合格。
液压80摇臂钻床客户反馈图
【知识拓展】
如何扩大摇臂钻床的使用范围--摇臂钻床通过装加一些简单易行的辅助工具，就可以起到车床，铣床，镗床的部分作用，解决生产加工中的一些难题。
1、将装夹车刀的辅助工具固定在摇臂钻床的主轴上，可以加工体积较大的工件上的某一部分的大孔端面。
2、制作一个用手动就可作直线进给运动的装夹轴类零件的装置，固定在摇臂钻床的工作台上，就可以在轴类工件上铣销槽。
3、在工件上加工较大的孔时，如工件的体积大，外形复杂，不适宜在其他机床上加工，可做一个镗杆装入钻床主轴内，安装如镗刀后即可加工。如在摇臂钻床上镗孔，立柱，摇臂，主轴箱应夹紧牢靠，防止在加工中因主轴摆动而损坏镗刀。
4、在金属板料或管臂上加工较大的孔，可在摇臂钻床上使用专用工具进行切割。切割工具上装夹两把切刀，它比装夹一把切刀力量要平衡，稳定性较好。效率可提高一倍，切割前在工件欲加工孔中心，先钻销一个与支承轴同直径的孔，切割时支承轴伸进孔内起支撑作用。
