滕州ZQ3050X16摇臂钻床采用机械锁紧及变速,简单直接,操作更快速更直观,本机最大钻孔直径50mm,臂长1.6米。可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。
滕州ZQ3050X16机械摇臂钻床产品优势:
1.齿轮箱自动供油系统:摇臂钻的设计原理就是立式齿轮,传统的润滑方式是利用齿轮转速把润滑油带甩到上面齿轮润滑。
2.立柱安全锁紧,传统一般都是立柱锁紧,不带安全装置,装此设置要多2个交流接触器。
3.主轴有行程开关保护系统,在自动进给时,忘记松开自动进给会使主轴顶车,这个保护主轴不易被损坏。
4.超音频淬火齿轮:耐磨、硬度高.
5.丝杠采用品牌厂家,品牌厂家不是直接用圆钢车出来,而是严格按照工艺要求,回火热处理等严格工艺要求,专用丝杠设备,使用外圆磨磨后光洁度高,使用寿命超过普通丝杠2倍。
6.精度好,从毛坯件进厂到机加工车间再到装配车间,喷漆车间,成品车间每一道程序都有专门的质检,从而保证产品出厂的绝对合格。
ZQ3050X16机械摇臂钻床技术参数
规格与参数
|
ZQ3050X16
|
很大钻孔直径
|
50
|
主轴中凡线至立柱母线距离
|
350-1600
|
主轴端面至底座工作面距离
|
320-1220
|
主轴行程
|
315
|
主轴锥孔(莫氏)
|
5#
|
主轴转速范围
|
25-2000
|
主轴转速级数
|
16
|
主轴进给量范围
|
0.04-3.20
|
主轴进给量级数
|
16
|
工作台尺寸
|
<500X630
|
主轴水平移动距离
|
1250
|
主电机功率
|
4
|
重量
|
3500
|
机床外型尺寸(长宽高)
|
2500X1070X2840
|
Zq3050x16机械摇臂钻床结构组成:
机械50摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。内立柱固定在底座的一端,在他的外面套有外立柱,外立柱可绕内立柱回转360度。摇臂的一端为套筒,它套装在外立柱做上下移动。由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,因此摇臂不能绕外立柱转动,只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。
摇臂钻床的工作原理:当钻床进行加工时,由特殊的加紧装置将主轴箱紧固在摇臂导轨上,而外立柱紧固在内立柱上,摇臂紧固在外立柱上,然后进行钻削加工。钻削加工时,钻头一边进行旋转切削,一边进行纵向进给,其运动形式为:1.摇臂钻床的主运动为主轴的旋转运动2.进给运动为主轴的纵向进给3.辅助运动有:摇臂沿外立柱垂直移动,主轴箱沿摇臂长度方向的移动,摇臂与外立柱一起绕内立柱的回转运动。

ZQ3050X16摇臂钻床外观图

ZQ3050X16摇臂钻床后视图

机械50摇臂钻床立柱细节图

工作台

电气箱

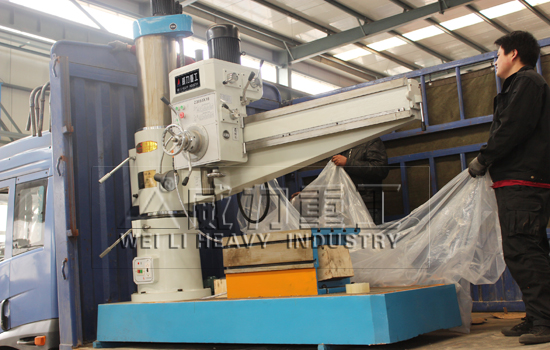

ZQ3050X16摇臂钻床发货邹城
1、主要关键件选用高强度铸铁和特供钢材。
2、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵更为轻便快捷。
3、主轴箱、摇臂、内外柱采用手动锁紧机构,夹紧可靠。
4、6-12级主轴转速与进给可选配出经济高效的切削。
5、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。
6、在结构设计方面和在制造过程中,采取了有效措施,使得机床的精度持久性和整机的使用寿命均为加大延长。
ZQ3050X16摇臂钻床操作注意事项
1.工作前对所用钻床和工卡量进行全面检查,确认无误时方可工作。
2.严禁戴手套操作,女生发辫应挽在帽子内。
3.工件装夹必须牢固可靠。钻小件时,应用工具夹持,不准用手拿着钻。
4.使用自动走刀时,要选好进给速度,调整好行程限位块。手动进刀时,一般按照逐渐增压和逐渐减压原则进行,以免用必过猛造成事故。
5.钻头上绕有长铁屑时,要停车清除。禁止用风吹、用手拉,要用刷子或铁钩清除。
6.精铰深孔时,拔取圆器和销棒,不可用力过猛,以免手撞在刀具上。
7.不准在旋转的刀具下,翻转、卡压或测量工件。手不准触摸旋转的刀具。
8.使用摇臂钻时,横臂回转范围内不准有障碍物。工作前,横臂必须卡紧。
9.横臂和工作台上不准存放物件,被加工件必须按规定卡紧,以防工件移位造成重大人身伤害事故和设备事故。
10.工作结束时,将横臂降到最低位置,主轴箱靠近立柱,并且都要卡紧。
