【摇臂钻床型号有哪些?哪个型号适合我?】
首先,用户必须明白的一点是,常见的摇臂钻床有机械摇臂钻床、液压摇臂钻床、万向摇臂钻床,弄清楚自己究竟需要哪个种类的摇臂钻非常重要,只有选好这个,接下来才可以选择型号。常见的摇臂钻床型号有z3025、z3032、z3040、z3050、z3063、z3080、z30100。
买摇臂钻床,最重要的最大钻孔直径,其次是加工臂长,而这些参数能从摇臂钻床型号中看出来,以Z3050×16型号为例,其中Z代表钻床,30表示摇臂、50是指最大钻孔直径50mm、16代表臂长1600mm。
摇臂钻床有几个国家标准型号,分别是Z3032摇臂钻床,Z3040摇臂钻床,Z3050摇臂钻床,Z3080摇臂钻床,Z30100摇臂钻床,Z30125摇臂钻床。但是市场上也出现了很多其他的摇臂钻床型号,这些是机床厂家根据用户的需要进行开发研制的非标产品,总体上和上述国家标准固定型号相差不远。

ZQ3060X16机械摇臂钻床
Z3063机械摇臂钻床是我司根据客户需要改进研发的一款经济实用型机床,工作效率高,加工误差小,该机床转速及进给均有广泛的变速范围。可进行机动、手动和微动操纵。可以随时轻便地接通或切断进给。进给保险机构安全、可靠、各部夹紧方便、可靠。主轴线在松开夹紧时位移误差小。变速操作机构集中在主轴箱上,便于操作和变速。主轴转速和进给量迅速、准确、灵敏。最大钻孔直径63mm,在配有相应工装的条件下可以镗孔,扩孔、铰孔及攻螺纹等加工。
ZQ3064X16机械摇臂钻床技术参数
规格与参数 |
ZQ3063*16 |
很大钻孔直径(mm) |
铸件63 钢件50 |
主轴中心线至立柱母线距离(mm) |
430-1930 |
主轴箱水平移动距离(mm) |
1000 |
主轴端面至底座工作面距离(mm) |
250-1200 |
主轴行程(mm) |
420 |
主轴圆锥孔 |
莫氏5号 |
主轴转速12级(r/min) |
34、47、66、90、130、180、240、340、470、650、930、1280 |
主轴进给量6级(mm/r) |
0.1、0.15、0.25、0.4、0.63、1 |
主轴允许很大进给抗力(N) |
6300 |
摇臂升降速度(m/min) |
1.3 |
摇臂顺转角度(°) |
360 |
主电机功率(kw) |
5.5 |
升降电机功率(kw) |
1.5 |
机床净重约(kg) |
6500 |
机床轮廓尺寸(长/宽/高mm) |
3000*1250*3300 |
Zq3063机械摇臂钻床结构组成:
机械63摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。内立柱固定在底座的一端,在他的外面套有外立柱,外立柱可绕内立柱回转360度。摇臂的一端为套筒,它套装在外立柱做上下移动。由于丝杆与外立柱连成一体,而升降螺母固定在摇臂上,因此摇臂不能绕外立柱转动,只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件,由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上,可以通过手轮操作,使其在水平导轨上沿摇臂移动。

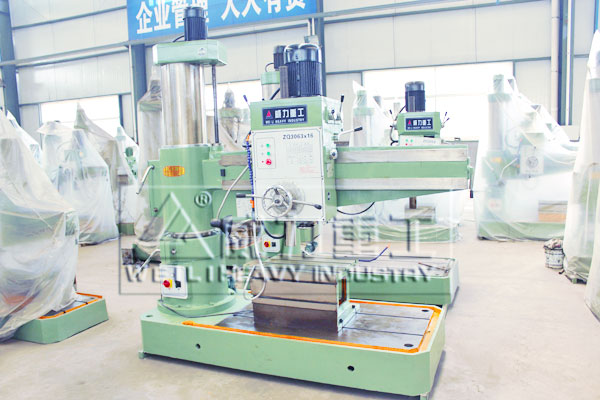

机械63摇臂钻床车间现货

机械63摇臂钻床后视图

3063机械摇臂钻床侧视图
外观造型美观大方,总体布局匀称协调.
采用机械传动,电动夹紧,机械变速操作简便。
导轨经超高频淬火。
摇臂自动升降,主轴自动进刀,生产效率高。
结构可靠,制造精良,保证了机床精度持久性。而且它将钻床的优点聚为一体。使之加大了钻床的加工范围,如镗孔、攻丝、套丝、锪平面、钻、铰、扩孔等功能,广泛用于大中小型企业,乡镇和个体工业的机械加工。
机械63摇臂钻床操作注意事项
1.工作前对所用钻床和工卡量进行全面检查,确认无误时方可工作。
2.严禁戴手套操作,女生发辫应挽在帽子内。
3.工件装夹必须牢固可靠。钻小件时,应用工具夹持,不准用手拿着钻。
4.使用自动走刀时,要选好进给速度,调整好行程限位块。手动进刀时,一般按照逐渐增压和逐渐减压原则进行,以免用必过猛造成事故。
5.钻头上绕有长铁屑时,要停车清除。禁止用风吹、用手拉,要用刷子或铁钩清除。
6.精铰深孔时,拔取圆器和销棒,不可用力过猛,以免手撞在刀具上。
7.不准在旋转的刀具下,翻转、卡压或测量工件。手不准触摸旋转的刀具。
8.使用摇臂钻时,横臂回转范围内不准有障碍物。工作前,横臂必须卡紧。
9.横臂和工作台上不准存放物件,被加工件必须按规定卡紧,以防工件移位造成重大人身伤害事故和设备事故。
10.工作结束时,将横臂降到最低位置,主轴箱靠近立柱,并且都要卡紧。
山东威力重工机床有限公司是滕州市政府重点扶持企业,公司主要生产ZQ3032摇臂钻床、ZQ3032摇臂钻床、ZQ3040摇臂钻床、ZQ3040X13摇臂钻床、ZQ3040X13摇臂钻床(双柱)、Z3050X16摇臂钻床、ZQ3040x10摇臂钻床、ZQ3040机械摇臂钻床、Z3063X20摇臂钻床、Z3080X25液压摇臂钻床等设备,是鲁南地区规模较大的摇臂钻床制造骨干企业。摇臂钻床价格欢迎咨询山东威力重工销售部袁经理。
