滕州机械50摇臂钻

更新时间:2018-09-26 15:16 点击次数: 字号:T|T
相关介绍
  滕州机械50摇臂钻

  ZQ3050X16摇臂钻床时山东威力重工机床有限公司设计生产的一款机械型3050摇臂钻,可以用来钻孔、扩孔、铰孔、攻丝及修刮端面等多种形式的加工。特别适用于单件或批量生产带有多孔大型零件的孔加工,是一般机械加工车间常见的机床。
机械型3050摇臂钻床
机械型3050摇臂钻床
  ZQ3050机械摇臂钻(臂长1.6m)的性能特点:

  1、机械摇臂钻床主要关键件选用高强度铸铁和特供钢材。经专业化设备连续加工,确保基础部件精良。

  2、主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵更为轻便快捷。16级主轴转速与进给可选配出经济高效的切削。

  3、ZQ3050机械摇臂钻(臂长1.6m)的主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。

  4、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床精度的稳定性,延长了使用寿命。

  5、机械摇臂钻床在结构设计方面和在制造过程中,还采取了一系列有效措施,使得机床的精度持久性和整机的使用寿命均为加大延长。

  6、新工艺涂装和不断改进的外观展示时代风范。有完善的安全保护装置和外柱防护。

  7、ZQ3050机械摇臂钻(臂长1.6m)采用的核心部件与名牌产品同步,确保产品部件的通用性(随时在当地买到合适的部件)和稳定性,使之达到名牌产品的效果。

  滕州机械50摇臂钻主要技术参数

规格与参数

ZQ3050X16

很大钻孔直径

50

主轴中凡线至立柱母线距离

350-1600

主轴端面至底座工作面距离

320-1220

主轴行程

315

主轴锥孔(莫氏)

5#

主轴转速范围

25-2000

主轴转速级数

16

主轴进给量范围

0.04-3.20

主轴进给量级数

16

工作台尺寸

<500X630

主轴水平移动距离

1250

主电机功率

4

重量

3500

机床外型尺寸(长宽高)

2500X1070X2840

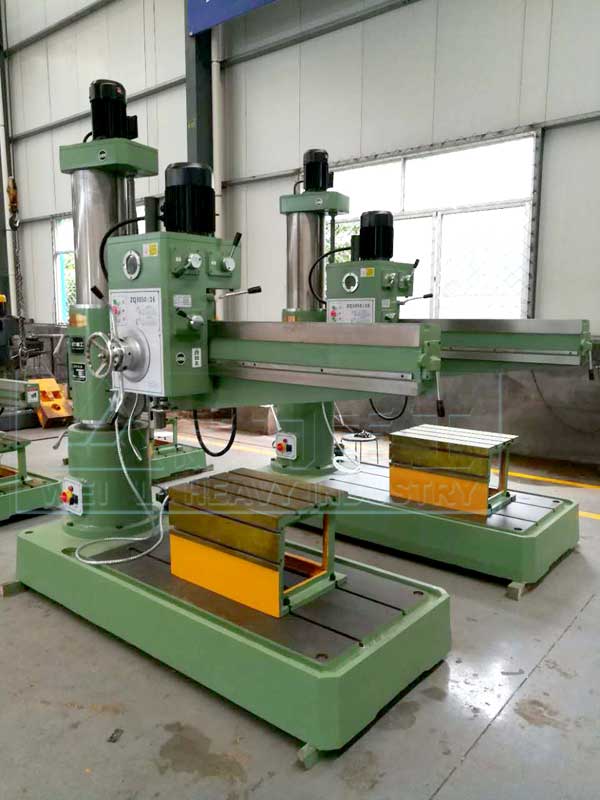

  机械50摇臂钻床车间实物图展示
ZQ3050机械摇臂钻床
ZQ3050机械摇臂钻床
机械50摇臂钻床图片
机械50摇臂钻床图片
3050机械摇臂钻床
3050机械摇臂钻床
  滕州机械50摇臂钻床操作说明:

  1、将工件按图样要求划好线,检查后打样冲眼。样冲眼应打大些,使钻头不易偏离中心。

  2、调整好所需转速和进给量,准备好所需的切削液。

  3、根据材料特性及工艺要求,刃磨好钻头的切削角度。

  4、钻尖对准钻孔中心。对刀时要从两个垂直方向进行观察。

  5、如果钻孔产生偏斜要及时进行纠正。纠正的方法是:较大的孔用油槽錾在孔偏斜相反的一边錾几个槽,较小的孔可用样冲眼借正。钻小孔也可以在偏斜的方向用垫铁垫高一些。然后试钻,直到圆窝修正后,将垫铁取走,即可继续钻孔。

  6、钻通孔,当快钻穿时,最好改用手动进给。

  7、钻不通孔,开钻前可按孔深调好自动进给挡铁。

  8、钻深孔,当孔深达到直径3倍以上时,钻头要多次退出排屑。

  9、当钻孔直径<35mm时,可一次钻出,当大于35mm时可分两次钻出。这时预钻孔的直径取加工直径的0.7倍。
