摇臂钻床摇臂上升和下降的工作过程？

　　摇臂钻床摇臂上升和下降的工作过程？



　　摇臂钻摇臂升降可以方便快速调节主轴箱前段主轴上的钻头与工件或模具之间的距离，通过摇臂升降可以快速达到我们需要调整的高度，因此我们在操作摇臂钻时需要经常调整摇臂升降实现钻头快速调整和产品之间的距离，摇臂钻摇臂在立柱上的升降是通过丝杠与立柱顶端的升降箱实现的。具体上升和下降过程如下：

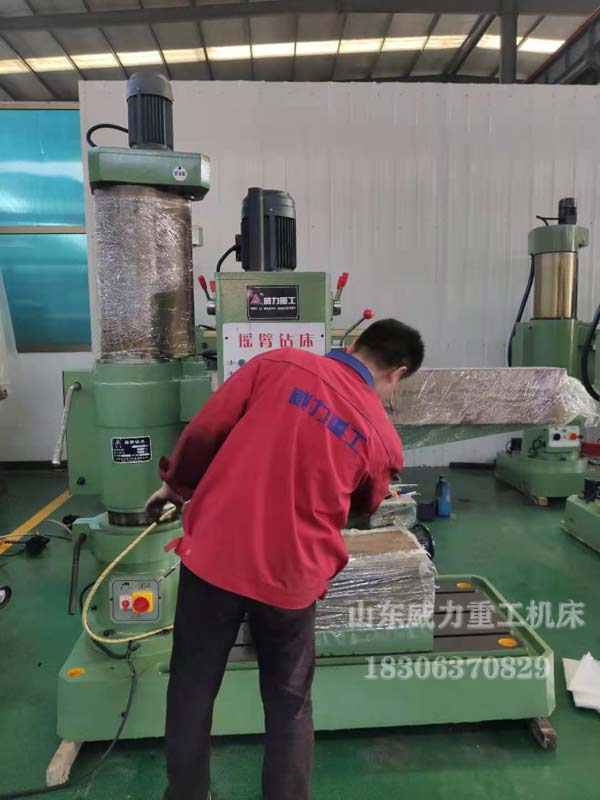

摇臂钻床车间实物图

　　1、摇臂钻床的摇臂上升时，按下按钮SB3，时间继电器KT1通电闭合，继而接触器KM4通电闭合，液压泵电动机M3正转，供给机床正向液压油松开摇臂。摇臂松开后，行程开关ST2被压下，行程开关ST3被复位闭合，继而接触器KM4断开，液压泵电动机M3停转，接触器KM2通电闭合，摇臂升降电动机M2正转，带动摇臂上升。当摇臂上升到一定高度时，松开按钮SB3，接触器KM2、时间继电器KT1失电释放，摇臂升降电动机M2停转，接触器KM5通电闭合，液压泵电动机M3反转供给机床反向液压油，夹紧摇臂。摇臂夹紧后，行程开关ST2复位，ST3断开，液压泵电动机M3停止反转，完成摇臂上升的控制过程。

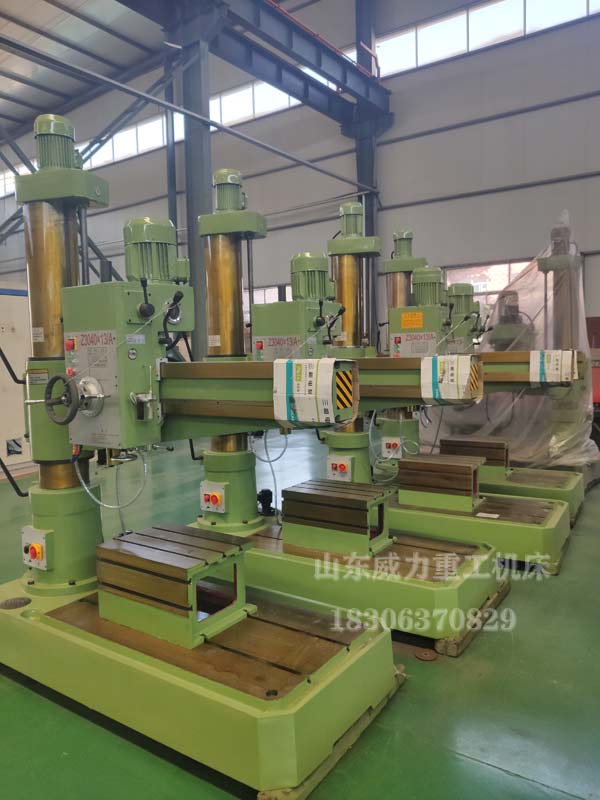

摇臂钻床车间现货图片

　　2、摇臂松开后，行程开关ST2被压下，行程开关ST3被复位闭合，继而接触器KM4断开，液压泵电动机M3停转，接触器KM3通电闭合，摇臂升降电动机M2反转，带动摇臂下降。当摇臂下降到一定高度时，松开按钮SB4，接触器KM3、时间继电器KT1失电释放，摇臂升降电动机M2停转，接触器KM5通电闭合，液压泵电动机M3反转供给机床反向压力油夹紧摇臂。摇臂夹紧后，行程开关ST2复位，ST3断开，液压泵电动机M3停止反转，完成摇臂下降的控制过程。
