Z3050X16机械摇臂钻床使用方法是怎样的?

来源:www.yaobizuanchuang.net   发布时间:2017-12-11 14:22:36    点击数:249

   Z3050X16机械摇臂钻床使用方法是怎样的?


  Z3050X16机械摇臂钻床在钻孔、攻丝方面功不可没,但是这仅限于会使用该设备的人也来说,对于初次使用Z3050X16型摇臂钻床人来说,一般要通过厂家培训或者看机床说明书使用机床,下面摇臂钻床厂家为大家普及Z3050X16机械摇臂钻床使用方法。

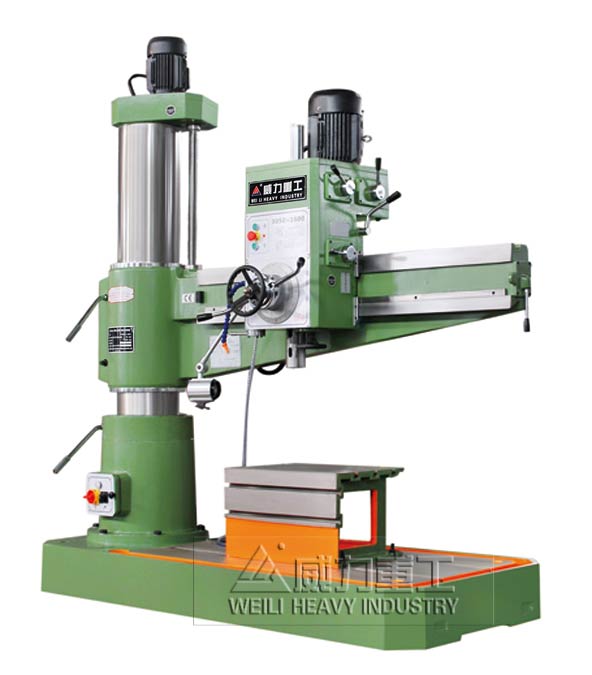

ZQ3050x16机械摇臂钻床
Z3050X16机械摇臂钻床外形图



  1、Z3050X16机械摇臂钻床摇臂上升时,按下按钮sb3,时间继电器kt1通电闭合,继而接触器km4通电闭合,液压泵电动机m3正转,供给机床正向液压油松开摇臂。摇臂松开后,行程开关st2被压下,行程开关st3被复位闭合,继而接触器km4断开,液压泵电动机m3停转,接触器km2通电闭合,摇臂升降电动机m2正转,带动摇臂上升。当摇臂上升到一定高度时,松开按钮sb3,接触器km2、时间继电器kt1失电释放,摇臂升降电动机m2停转,接触器km5通电闭合,液压泵电动机m3反转供给机床反向压力油夹紧摇臂。摇臂夹紧后,行程开关st2复位,st3断开,液压泵电动机m3停止反转,完成摇臂上升的控制过程。当需要摇臂下降时,按下按钮sb4,时间继电器kt1通电闭合,继而接触器km4通电闭合,液压泵电动机m3正转,供给机床正向液压油松开摇臂。

  2、摇臂松开后,行程开关st2被压下,行程开关st3被复位闭合,继而接触器km4断开,液压泵电动机m3停转,接触器km3通电闭合,摇臂升降电动机m2反转,带动摇臂下降。当摇臂下降到一定高度时,松开按钮sb4,接触器km3、时间继电器kt1失电释放,摇臂升降电动机m2停转,接触器km5通电闭合,液压泵电动机m3反转供给机床反向压力油夹紧摇臂。摇臂夹紧后,行程开关st2复位,st3断开,液压泵电动机m3停止反转,完成Z3050X16机械摇臂钻床摇臂下降的控制过程。
