液压摇臂钻床上主轴定位套的作用?
由于
液压摇臂钻床的主轴需要频繁地启动、停止、正反转,主轴磨损大,主轴在钻孔时容易发生圆形跳动,会导致所钻的孔精度不高,偏差较大,毛刺较多,所以需要对主轴进行经常性维护,主轴定位套能有效的套住主轴,减小了主轴在钻孔时与周边部件的摩擦,不但减少了对主轴的磨损,而且主轴也不易出现圆形跳动,所得加工孔精度更高。

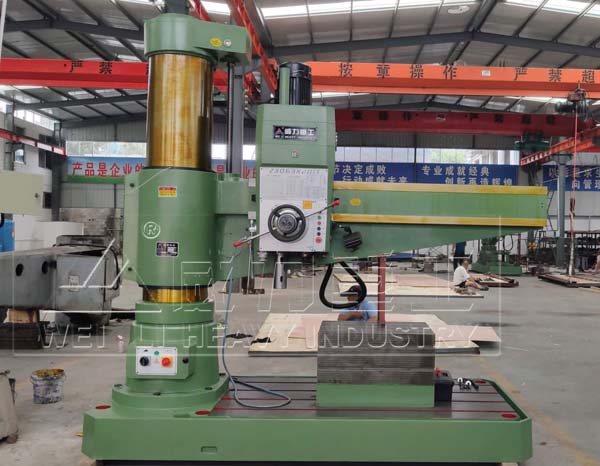

Z3080液压摇臂钻床图片
液压摇臂钻床主轴定位套,包括滑动装置,以及滚动定位装置,滚动定位装置位于滑动装置下方,滑动装置包括环绕主轴设置的连接环,连接环内设有开口向下的第一滑槽,滑动装置还包括与第一滑槽滑动配合的滑杆;滚动定位装置包括环绕主轴设置的定位环,定位环的顶面与滑杆底面固定连接,定位环靠近主轴的侧面内设有转动凹槽,转动凹槽内设有与转动凹槽配合的滚珠,滚珠与主轴接触以使滚动定位装置与主轴滚动连接并对主轴进行定位,在外力推动下,滚动定位装置沿着主轴上下滚动,滑动装置中的滑杆随着滚动定位装置沿着第一滑槽上下伸缩运动.待加工工件内设有加工凹槽,钻头需要对加工凹槽槽底以下部分进行钻孔.
