液压卡盘如何装夹在摇臂钻上?

更新时间:2019-09-14 15:57 点击次数:字号:T|T
  液压卡盘如何装夹在摇臂钻上?

  液压卡盘是摇臂钻床的结构之一,摇臂钻床的液压卡盘结构是摇臂钻床的卡盘与摇臂钻床的液压系统联系起来进行机械操控的一种系统,在机械加工行业中具备较先进的技术。

  摇臂钻床的液压卡盘固定安装在主轴前端,回转摇臂钻床的液压缸与接套用螺钉连接,接套又通过螺钉与主轴后端面连接,使凹转摇臂钻床的液压缸随主轴一起转动。卡盘的夹紧与松开,由回转摇臂钻床的液压缸通过一根空心拉杆来驱动。拉杆后端与摇臂钻床的液压缸内的活塞6用螺纹连接,连接套3两端的螺纹分别与拉杆2和滑套4连接。

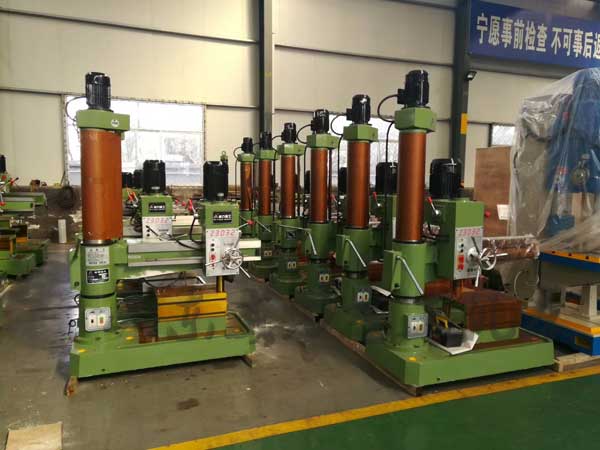

山东威力重工摇臂钻床展厅
山东威力重工摇臂钻床展厅
  当摇臂钻床的液压缸内的压力油推动活塞和拉杆向卡盘方向移动时,滑套4向右移动,并通过楔形槽的作用,使卡爪座ll带着卡爪12沿径向向外移动,从而使卡盘松开。反之,摇臂钻床的液压缸内的压力油推动活塞和拉杆向主轴后端移动时,通过楔形机构,使卡盘夹紧工件。卡盘体9用螺钉固定安装在主轴前端。
